«За зиму петли разболтались, левая створка опустилась на 2 см. Закрываться перестала, замок не попадает в ответную часть».
Распашные ворота — простая конструкция, но если экономить на петлях, столбах или геометрии — она разваливается за один сезон.
Распашные ворота — самый старый и понятный тип входной группы. Две створки на петлях, открываются внутрь участка. Цена ниже, чем у откатных, монтаж быстрее, но и точек отказа больше: петли, столбы, геометрия створок, синхронизация приводов. В КупитьЗабор.ру мы делаем распашные ворота под ключ — со всеми скрытыми элементами, которые обычно «забывают» добавить в смету частные бригады.
Когда выбирают распашные ворота
- Узкий участок. Вдоль забора нет места для отката. Распашные не требуют места вбок — только внутрь.
- Широкий проезд (от 5 м). Откатные становятся тяжёлыми, требуют усиленной балки и привода Sliding-1300. Распашные на такую ширину делаются двумя створками — выходит дешевле.
- Ограниченный бюджет. Можно начать с механики (от 35 000 руб), а автоматику добавить позже — приводы устанавливаются на готовое полотно за 1 день.
- Эстетика. Две створки с симметричным узором или ковкой — более «парадный» въезд.
Как устроены распашные ворота
Конструкция простая: две створки на петлях, привинченных к столбам. Каждая створка — это сваренная рама из профильной трубы 60×40×2 мм, с лагами 40×20 мм внутри, плюс обшивка. Створки открываются обычно внутрь участка (наружу — реже).
Ключевые элементы, на которых нельзя экономить:
- Столбы — профильная труба 80×80 мм со стенкой 3 мм для ворот шириной до 4 м, 100×100×4 мм для 4–5 м
- Петли — 25×120 мм с подшипниками, 3 штуки на створку (для длинных створок — 4)
- Верхняя стяжка — арка или прямая поперечина между столбами, держит геометрию проёма
- Замок и щеколда — врезной или накладной, для механики; для автоматики — электрозамок
- Упоры в землю — фиксируют створки в открытом И закрытом положениях
Что бывает без верхней стяжки
Без поперечины между столбами они со временем расходятся: вес створок тянет столбы внутрь, столбы клонит наружу. Через 2–3 года левая и правая створки перестают сходиться по замку. Стяжка — не «декор», а несущий элемент.
Почему упоры обязательны и в открытом, и в закрытом положениях
Если створка останавливается только за счёт привода — вся нагрузка ложится на редуктор. Ветер качает створку, шток или рычаг работает «на раскачку», шестерни выходят из строя за один-два сезона. Механические упоры в обоих положениях снимают эту нагрузку — привод только двигает створки, а удерживают их упоры и замок.
Цены под ключ
| Размер проезда | Комплектация | Цена от |
|---|---|---|
| 3,5 × 2,0 м | Профнастил, механика | от 35 000 руб |
| 4,0 × 2,0 м | Профнастил, механика Хит | от 42 000 руб |
| 4,0 × 2,0 м | Профнастил, автоматика DoorHan SWING-3000PRO | от 65 000 руб |
| 4,0 × 2,0 м | Евроштакетник, автоматика | от 75 000 руб |
| 5,0 × 2,0 м | Профнастил, автоматика DoorHan SWING-5000PRO | от 88 000 руб |
| 4,0 × 2,0 м | Жалюзи, автоматика | от 95 000 руб |
В цену под ключ входят: створки, столбы 80×80×3 мм с бетонированием, петли с подшипниками, верхняя стяжка, упоры, замок (механика) или приводы и обвязка безопасности (автоматика), монтаж.
Линейный или рычажный привод
Для распашных ворот существует два класса приводов. Выбор между ними — это не вкус, а геометрия установки.
Линейные (поршневые)
Привод выглядит как удлинённый цилиндр со штоком, крепится между столбом и створкой ближе к петле. Шток выезжает наружу и толкает створку. Самый распространённый и доступный класс — DoorHan SWING, FAAC 414, Came ATI, Nice Toona.
- Цена: от 25 000 руб за пару приводов с пультами
- Подходит, когда петля близко к лицевой стороне столба (стандартная установка на профильной трубе)
- Скорость: 12–15 секунд на полный цикл
Рычажные (шарнирные)
Привод с двумя плечами рычага, складывающимися при закрытии и распрямляющимися при открытии. Используется, когда столб широкий или петля смонтирована глубоко внутри (например, кирпичные тумбы). DoorHan ARM, Came Ferni, Nice Wingo, BFT серии рычажных.
- Цена: от 32 000 руб за пару приводов
- Подходит для кирпичных тумб, широких столбов от 200 мм
- Эстетика: привод скрывается за полотном створки
Параметры А, Б, В — главное при выборе привода
При замере инженер измеряет три параметра, которые определяют, какой именно привод поместится в вашу геометрию.
- Параметр А — расстояние от оси петли до точки крепления привода на столбе. Этот размер должен попадать в паспортный диапазон выбранного привода.
- Параметр Б — расстояние от оси петли до точки крепления привода на створке. Вместе с А определяет ход штока или рычага.
- Параметр В — расстояние от оси петли до плоскости створки в закрытом положении. Критичен для ворот, открывающихся внутрь: не все приводы поддерживают такую геометрию.
Почему смету нельзя составить «по фото с телефона»
На фото не видно, на какой глубине от лицевой стороны столба сидит петля. Если расстояние А меньше 80 мм — линейный шток не поместится, нужен рычажный. Если ворота открываются внутрь и параметр В слишком мал — большинство линейных приводов не подойдут. Поэтому смету мы составляем после замера, а не «на глаз» по фото.
Какие приводы мы устанавливаем
Подбор привода ведётся с четырёх- шестикратным запасом мощности относительно веса створки. Створка 2×2 м из профнастила весит ~100 кг → берём привод на 400–600 кг. Запас компенсирует ветровую нагрузку: парусность сплошной створки в порывах увеличивает усилие в разы.
| Модель | Макс. створка | Питание | Особенности |
|---|---|---|---|
| DoorHan SWING-3000PRO Выбор | до 3 м, до 400 кг | 230 В | Российский сервис, до −40 °C, гарантия 2 года |
| DoorHan SWING-5000PRO | до 5 м, до 500 кг | 230 В | Для средних и больших ворот |
| FAAC 414 Long KIT | до 4 м с электрозамком | 230 В | Червячная пара, ресурс 10+ лет, регулировка усилия |
| CAME ATI 5000 KIT | до 5 м | 230 В | Мощная механика, точная регулировка хода |
| AN-Motors ASW-4000 KIT | до 4 м | 230 В | Доступная цена, морозостойкость |
| BFT (рычажная серия) | средние ворота | 24 В | Система Fast-net, резервный АКБ, подробный мануал |
| Nice Toona | до 4 м | 24 В | Тихий мотор, поддержка АКБ, BlueBUS |
Электрозамок — когда обязателен
Электрозамок — это электромеханический замок, который удерживает створки в закрытом положении и снимает статическую нагрузку с привода. Без него редуктор привода работает «в распор» под действием ветра, что ускоряет его износ.
- Створки до 2,5 м — электрозамок необязателен, привод сам удержит лёгкое полотно.
- Створки 2,5–3 м — электрозамок рекомендуется, особенно в ветреных местах.
- Створки от 3 м — обязательно. Без замка привод выходит из строя за 1–2 сезона.
В смету мы добавляем электрозамок автоматически для всех створок от 3 м. Замок управляется блоком привода — открывается импульсом перед движением створки, защёлкивается после полного закрытия.
Чем обшить распашные ворота
- Профнастил — самый частый, ~30 цветов RAL, бюджетная цена.

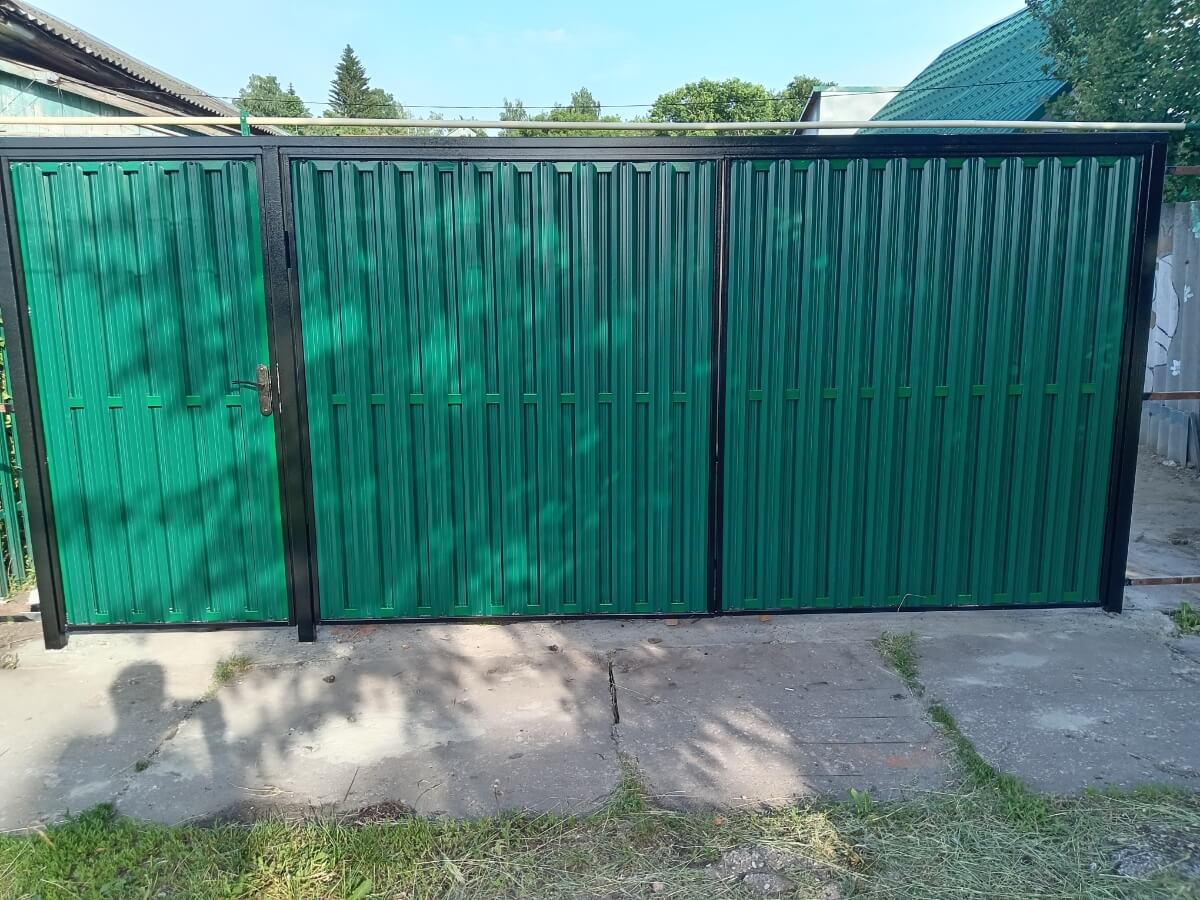

- Евроштакетник — продуваемое полотно, ниже парусность, важно при ширине створки от 2,5 м.
- Забор-жалюзи — премиум, закрывает обзор, пропускает воздух.
- Забор «Ранчо» — горизонтальные планки с равным просветом.
На длинных створках (от 2,5 м) парусность критична: при сильном ветре сплошной профнастил создаёт нагрузку на петли и привод. Если у вас открытое поле или участок на возвышенности — выбирайте продуваемые материалы (штакетник, ранчо).
Что входит в монтаж под ключ
- Замер и проект — инженер приедет в течение суток, бесплатно. На замере фиксируются параметры А, Б, В.
- Земляные работы — два ямобура под столбы на глубину промерзания плюс 20 см
- Установка столбов — выверка по двум осям, фиксация раскосами на время бетонирования
- Бетонирование — М300 с щебнем, заливка единым массивом
- Изготовление створок — параллельно с твердением бетона
- Навешивание створок — после 3 суток твердения, по 3 петли с подшипниками на створку
- Верхняя стяжка — арка или прямая поперечина, обязательно
- Упоры в землю — фиксация створок в открытом и закрытом положении
- Замок и щеколда (механика) или электрозамок и приводы (автоматика)
- Фотоэлементы и сигнальная лампа — при автоматике, по умолчанию
- Программирование пультов — 2 пульта в комплекте
- Договор, гарантия, акт приёмки
Гарантия
До 25 лет на сквозную коррозию металла створок и столбов, до 3 лет на монтажные работы. Гарантия производителя на привод — 2 года (DoorHan, AN-Motors), 3 года (Came, Nice), 5 лет (FAAC, BFT).
Зимняя эксплуатация в Пензенской области
- Расчистка перед створками. Снег убираем на 30–40 см шире зоны раскрытия. Если створка упрётся в наст, привод сработает на «реверс».
- Смазка петель. Раз в год силиконовая морозостойкая смазка в подшипники. Машинное масло не подходит — оно густеет в мороз.
- Электрозамок. Уличные модели с резиновым уплотнителем и нагревательным элементом работают штатно при любых морозах Пензенской области.
- Приводы 230 В — работают штатно до −30…−40 °C. При устойчивых морозах ниже −40 °C ставим обогрев блока управления.
- Приводы 24 В с АКБ — продолжают работать при отключении электричества, что критично в снегопад с авариями на ЛЭП.
Клиент в пригороде поставил распашные ворота 4,5 м с обшивкой сплошным профнастилом. Участок на возвышенности, открытое поле, сильные ветра. Через 2 года левая петля разболталась, створка просела на 3 см, привод вышел из строя — створки качались на ветру, шестерни не выдержали. Причина — парусность плюс отсутствие электрозамка, плюс недостаточная толщина столба. Мы переделали: столб 100×100×4 мм, обшивка заменена на евроштакетник, петли 4 штуки на створку, добавлен FAAC 414 с электрозамком в комплекте. Третий сезон без проблем.
Можно ли поставить автоматику позже
Да, это часть нашего подхода. Многие клиенты начинают с механики (от 35 000 руб). Через год-два добавляют приводы. Главное:
- Каркас сразу делается под автоматику — рама 60×40×2 мм, столбы 80×80×3 мм с закладными площадками
- Кабель к точке привода прокладывается заранее, в гофрорукаве — потом не придётся копать
- Петли ставятся с подшипниками сразу — на автоматизированных воротах нагрузка на петли выше
- На замере фиксируются параметры А, Б, В — чтобы при доустановке автоматики уже знать, какой привод подойдёт
Замена механики на автоматику с подготовленным каркасом — это 1 день монтажа и 25–35 тыс. руб в зависимости от привода.
Готовы начать? Инженер приедет, измерит проезд, посмотрит грунт и точку 220 В, зафиксирует параметры А/Б/В для выбора привода. Замер бесплатный, в день обращения или на следующий.
